4 KATEGORIJE; SIL3; PLe - GREIN

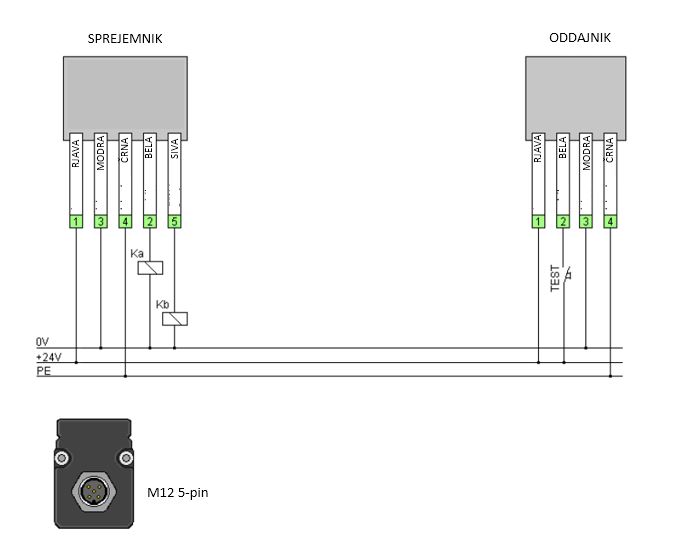

ELEKTRIČNA SHEMA VARNOSTNE SVETLOBNE ZAVESE EFFESTO 4 (autorestart)

Model z oznako: -a

Priklop:

Oddajnik: 4 polni M12 priklop

Sprejemnik: 5 polni M12 priklop

Način delovanja: Avtomatski reset      Navodila za uporabo in montažo serija Efesto

Za priklop svetlobne zavese potrebujete: Varnostni modul za osnovne aplikacije (brez funkcije EDM) REL011 Navodilo za priklop   Dodatna navodila

MODELI:

EFESTO4 - KATEGORIJA 4; PLe; SIL3

RESOLUCIJA 14 mm (prst) AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0240A 24 254 316 0 - 6 6
EF-a-0360A 36 374 436 0 - 6 11
EF-a-0480A 48 494 556 0 - 6 11
EF-a-0600A 60 614 676 0 - 6 11
EF-a-0700A 72 734 796 0 - 6 16
EF-a-0850A 84 854 916 0 - 6 16
EF-a-0950A 96 974 1036 0 - 6 16
EF-a-1100A 108 1094 1156 0 - 6 16
EF-a-1200A 120 1214 1276 0 - 6 21
EF-a-1300A 132 1334 1396 0 - 6 21
EF-a-1400A 144 1454 1516 0 - 6 21
EF-a-1500A 156 1574 1636 0 - 6 26
EF-a-1700A 168 1694 1756 0 - 6 26
EF-a-1800A 180 1814 1876 0 - 6 26
EF-a-1900A 192 1934 1996 0 - 6 31
EF-a-2000A 204 2054 2116 0 - 6 31
EF-a-2200A 216 2174 2236 0 - 6 31
EF-a-2300A 228 2294 2365 0 - 6 31
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 20 mm (prst) AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0240AL 24 260 316  2 - 15  6
EF-a-0360AL 36 380 436  2 - 15  11
EF-a-0480AL 48 500 556  2 - 15  11
EF-a-0600AL 60 620 676  2 - 15  11
EF-a-0700AL 72 740 796  2 - 15  16
EF-a-0850AL 84 860 916  2 - 15  16
EF-a-0950AL 96 980 1036  2 - 15  16
EF-a-1100AL 108 1100 1156  2 - 15  16
EF-a-1200AL 120 1220 1276  2 - 15  21
EF-a-1300AL 132 1340 1396  2 - 15  21
EF-a-1400AL 144 1460 1516  2 - 15  21
EF-a-1500AL 156 1580 1636  2 - 15  26
EF-a-1700AL 168 1700 1756  2 - 15  26
EF-a-1800AL 180 1820 1876  2 - 15  26
EF-a-1900AL 192 1940 1996  2 - 15  31
EF-a-2000AL 204 2060 2116  2 - 15  31
EF-a-2200AL 216 2180 2236  2 - 15  31
EF-a-2300AL 228 2300 2365  2 - 15  31
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 30 mm (dlan) AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0150B 6 174 272  0,5 - 15  6
EF-a-0210B 8 222 272  0,5 - 15  6
EF-a-0240B 9 246 296  0,5 - 15  6
EF-a-0300B 12 318 368  0,5 - 15  6
EF-a-0360B 14 366 416  0,5 - 15  6
EF-a-0390B 15 390 440  0,5 - 15  6
EF-a-0450B 18 462 512  0,5 - 15  6
EF-a-0540B 21 534 584  0,5 - 15  6
EF-a-0600B 24 606 656  0,5 - 15  6
EF-a-0680B 27 678 728  0,5 - 15  11
EF-a-0750B 30 750 800  0,5 - 15  11
EF-a-0820B 33 822 872  0,5 - 15  11
EF-a-0900B 36 894 944  0,5 - 15  11
EF-a-0970B 39 966 1016  0,5 - 15  11
EF-a-1050B 42 1038 1088  0,5 - 15  11
EF-a-1100B 45 1110 1160  0,5 - 15  11
EF-a-1200B 48 1182 1232  0,5 - 15  11
EF-a-1250B 51 1254 1304  0,5 - 15  11
EF-a-1350B 54 1326 1376  0,5 - 15  11
EF-a-1400B 57 1398 1448  0,5 - 15  11
EF-a-1500B 60 1470 1520  0,5 - 15  11
EF-a-1650B 66 1614 1664  0,5 - 15  11
EF-a-1800B 72 1758 1808  0,5 - 15  16
EF-a-1950B 78 1902 1952  0,5 - 15  16
EF-a-2100B 84 2046 2096  0,5 - 15  16
EF-a-2200B 90 2190 2240  0,5 - 15  16
EF-a-2300B 96 2334 2384  0,5 - 15  16
EF-a-2450B 102 2478 2528  0,5 - 15  16
EF-a-2650B 108 2322 2672  0,5 - 15  16
EF-a-2750B 114 2776 2816  0,5 - 15  21
EF-a-2900B 120 2910 2960  0,5 - 15  21
EF-a-3000B 126 3054 3104  0,5 - 15  21
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 40 mm (dlan) AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0150B 6 185 272  6 - 30  6
EF-a-0210B 8 233 272  6 - 30  6
EF-a-0240B 9 257 296  6 - 30  6
EF-a-0300B 12 329 368  6 - 30  6
EF-a-0360B 14 377 416  6 - 30  6
EF-a-0390B 15 401 440  6 - 30  6
EF-a-0450B 18 473 512  6 - 30  6
EF-a-0540B 21 545 584  6 - 30  6
EF-a-0600B 24 617 656  6 - 30  6
EF-a-0680B 27 689 728  6 - 30  11
EF-a-0750B 30 761 800  6 - 30  11
EF-a-0820B 33 833 872  6 - 30  11
EF-a-0900B 36 905 944  6 - 30  11
EF-a-0970B 39 977 1016  6 - 30  11
EF-a-1050B 42 1049 1088  6 - 30  11
EF-a-1100B 45 1121 1160  6 - 30  11
EF-a-1200B 48 1193 1232  6 - 30  11
EF-a-1250B 51 1265 1304  6 - 30  11
EF-a-1350B 54 1337 1376  6 - 30  11
EF-a-1400B 57 1409 1448  6 - 30  11
EF-a-1500B 60 1481 1520  6 - 30  11
EF-a-1650B 66 1625 1664  6 - 30  11
EF-a-1800B 72 1769 1808  6 - 30  16
EF-a-1950B 78 1913 1952  6 - 30  16
EF-a-2100B 84 2057 2096  6 - 30  16
EF-a-2200B 90 2201 2240  6 - 30  16
EF-a-2300B 96 2345 2384  6 - 30  16
EF-a-2450B 102 2489 2528  6 - 30  16
EF-a-2650B 108 2633 2672  6 - 30  16
EF-a-2750B 114 2777 2816  6 - 30  21
EF-a-2900B 120 2921 2960  6 - 30  21
EF-a-3000B 126 3065 3104  6 - 30  21
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 50 mm (dlan) AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0150C 3 200 272  0,5 - 15 6
EF-a-0250C 5 296 296  0,5 - 15 6
EF-a-0300C 6 344 368  0,5 - 15 6
EF-a-0400C 8 440 440  0,5 - 15 6
EF-a-0450C 9 488 512  0,5 - 15 6
EF-a-0600C 12 632 656  0,5 - 15 6
EF-a-0750C 15 776 800  0,5 - 15 6
EF-a-0900C 18 920 944  0,5 - 15 6
EF-a-1050C 21 1064 1088  0,5 - 15 6
EF-a-1200C 24 1208 1232  0,5 - 15 6
EF-a-1350C 27 1352 1376  0,5 - 15 11
EF-a-1500C 30 1496 1520  0,5 - 15 11
EF-a-1650C 33 1640 1664  0,5 - 15 11
EF-a-1800C 36 1784 1808  0,5 - 15 11
EF-a-1950C 39 1928 1952  0,5 - 15 11
EF-a-2100C 42 2072 2096  0,5 - 15 11
EF-a-2200C 45 2216 2240  0,5 - 15 11
EF-a-2300C 48 2360 2384  0,5 - 15 11
EF-a-2450C 51 2504 2528  0,5 - 15 11
EF-a-2650C 54 2648 2672  0,5 - 15 11
EF-a-2750C 57 2792 2816  0,5 - 15 11
EF-a-2900C 60 2936 2960  0,5 - 15 11
EF-a-3000C 63 3080 3104  0,5 - 15 11
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 60 mm (dlan) AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0150CL 3 211 272  6 - 30 6
EF-a-0250CL 5 307 296  6 - 30 6
EF-a-0300CL 6 355 368  6 - 30 6
EF-a-0400CL 8 451 440  6 - 30 6
EF-a-0450CL 9 499 512  6 - 30 6
EF-a-0600CL 12 643 656  6 - 30 6
EF-a-0750CL 15 787 800  6 - 30 6
EF-a-0900CL 18 931 944  6 - 30 6
EF-a-1050CL 21 1075 1088  6 - 30 6
EF-a-1200CL 24 1219 1232  6 - 30 6
EF-a-1350CL 27 1363 1376  6 - 30 11
EF-a-1500CL 30 1507 1520  6 - 30 11
EF-a-1650CL 33 1651 1664  6 - 30 11
EF-a-1800CL 36 1795 1808  6 - 30 11
EF-a-1950CL 39 1939 1952  6 - 30 11
EF-a-2100CL 42 2083 2096  6 - 30 11
EF-a-2200CL 45 2227 2240  6 - 30 11
EF-a-2300CL 48 2371 2384  6 - 30 11
EF-a-2450CL 51 2515 2528  6 - 30 11
EF-a-2650CL 54 2659 2672  6 - 30 11
EF-a-2750CL 57 2803 2816  6 - 30 11
EF-a-2900CL 60 2947 2960  6 - 30 11
EF-a-3000CL 63 3091 3104  6 - 30 11
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 125 mm AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0400D 4 366 465  0,5 - 15 6
EF-a-0600D 6 606 705  0,5 - 15 6
EF-a-0850D 8 846 945  0,5 - 15 6
EF-a-1050D 10 1086 1185  0,5 - 15 6
EF-a-1350D 12 1326 1425  0,5 - 15 6
EF-a-1550D 14 1566 1665  0,5 - 15 6
EF-a-1800D 16 1806 1905  0,5 - 15 6
EF-a-2050D 18 2046 2145  0,5 - 15 6
EF-a-2250D 20 2286 2385  0,5 - 15 6
EF-a-2550D 22 2526 2625  0,5 - 15 6
EF-a-2750D 24 2766 2865  0,5 - 15 6
EF-a-3000D 26 3006 3105  0,5 - 15 11
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 135 mm AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0400DL 4 375 465  6 - 30 6
EF-a-0600DL 6 615 705  6 - 30 6
EF-a-0850DL 8 855 945  6 - 30 6
EF-a-1050DL 10 1095 1185  6 - 30 6
EF-a-1350DL 12 1335 1425  6 - 30 6
EF-a-1550DL 14 1575 1665  6 - 30 6
EF-a-1800DL 16 1815 1905  6 - 30 6
EF-a-2050DL 18 2055 2145  6 - 30 6
EF-a-2250DL 20 2295 2385  6 - 30 6
EF-a-2550DL 22 2535 2625  6 - 30 6
EF-a-2750DL 24 2775 2865  6 - 30 6
EF-a-3000DL 26 3015 3105  6 - 30 11
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 306 mm AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0300E 2 306 405 0,5 - 15 6
EF-a-0600E 3 606 705 0,5 - 15 6
EF-a-0900E 4 906 1005 0,5 - 15 6
EF-a-1200E 5 1206 1305 0,5 - 15 6
EF-a-1500E 6 1506 1605 0,5 - 15 6
EF-a-1800E 7 1806 1905 0,5 - 15 6
EF-a-2200E 8 2106 2205 0,5 - 15 6
EF-a-2400E 9 2406 2505 0,5 - 15 6
EF-a-2700E 10 2706 2805 0,5 - 15 6
EF-a-3000E 11 3006 3105 0,5 - 15 6
POŠLJI POVPRAŠEVANJE



EFESTO4 - KATEGORIJA 4; PLe; SIL3
RESOLUCIJA 315 mm AUTORESTART
Model Število žarkov Zaščitna višina [mm] Dolžina letev [mm] Delovanje [m] Odzivni čas [ms]
EF-a-0300EL 2 315 405  6 - 30  6
EF-a-0600EL 3 615 705  6 - 30  6
EF-a-0900EL 4 915 1005  6 - 30  6
EF-a-1200EL 5 1215 1305  6 - 30  6
EF-a-1500EL 6 1515 1605  6 - 30  6
EF-a-1800EL 7 1815 1905  6 - 30  6
EF-a-2200EL 8 2115 2205  6 - 30  6
EF-a-2400EL 9 2415 2505  6 - 30  6
EF-a-2700EL 10 2715 2805  6 - 30  6
EF-a-3000EL 11 3015 3105  6 - 30  6
POŠLJI POVPRAŠEVANJE



Za ostale izvedbe s funkcijami EDM, MUTING, BLANKING, ročni/avtomatski reset, kaskada (ločeni letvi vodoravno+navpično) L in ustrezne varnostne module EDM, MUTING, BLANKING,... nas kontaktirjate.

Tehnični podatki in navodila za montažo svetlobnih zaves EFESTO GREIN
