Senzorji so lahko izdelani z naslednjimi funkcijami:
- z delovnim kontaktom (NO funkcija)
- z mirovnim kontaktom (NC funkcija)
- s preklopnim kontaktom (NO - NC funkcija)
- v bistabilni izvedbi
Če na REED kontakt z NO funkcijo vplivamo z magnetnim poljem magneta ustrezne jakosti, se jezička REED stikala skleneta in se ponovno razkleneta, ko magnet odmaknemo. Obratno se zgodi pri REED kontaktu z NC funkcijo. Kontakta se pod vplivom magnetnega polja magneta razkleneta in se ponovno skleneta, ko magnet od stikala odmaknemo. Bistabilna izvedba deluje tako, da kontakta po približanju in odstranitvi magneta ostaneta v preklopljenem stanju (ne preklopita nazaj v prvotno stanje). Za preklop kontaktov z prvotno, izhodiščno stanje je potrebno magnet ponovno približati stikalu. Za vsak preklop je torej potrebno stikalo ponovno izpostaviti vplivu magnetnega polja.
Obnašanje Reed senzorjev pri različnih načinih približevanj magnetov
|

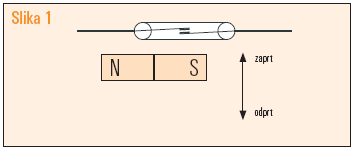

Magnet približamo radialno Reed stiikalu.
Reed stikalo sklene kontakt samo enkrat pri
maksimalnem delovanju magneta. S tem načinom
dosegamo velike preklopne razdalje in velike
histereze
|
 |
|

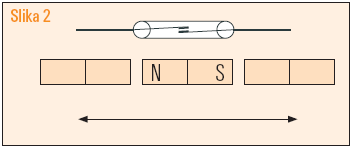

Aksialno pomikanje magneta z osjo Reed stikala.
Kontakt sklene lahko do 3X pri maksimalnem
delovanju magneta in 1X pri minimalnem
delovanju magneta. Ta način je težaven za
nastavitev enkratnega preklopa.
|
.bmp) |
|

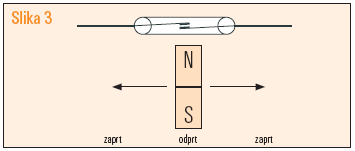

Magnet gibljemo vzporedno z vzdolžno osjo Reed stikala. Kontakt sklene 2X. Področje, kjer je kontakt odprt, je zelo ozko.
|
 |
|

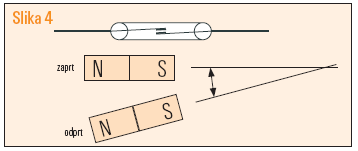

Magnet približujemo Reed stikalu z zasukom. Kot zasuka mora biti dovolj velik, da se kontakt sklene.
|
 |
|

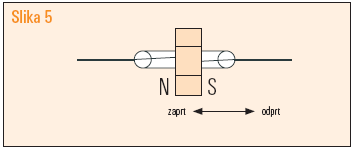

Obročast magnet povlečemo preko Reed stikala. Kontakt lahko sklene 1X do 3X. Ta način je kompliciran za nastavitev enkratnega preklopa.
|
 |
|

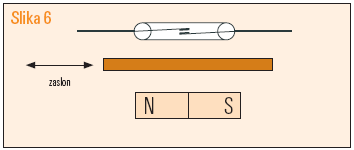

Posredno delovanje s feromagnetnim Zaslonom – pločevino. Magnet in REED kontakt sta nameščena vzporedno. V prostor med kontaktom in magnetom porinemo feromagnetni zaslon, ki prekine in veže magnetne silnice, kar povzroči preklop kontakta.
|
 |
|

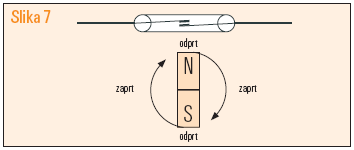

Magnet vrtimo.Pri enem obratu se kontakt dvakrat odpre in zapre.
|
 |
