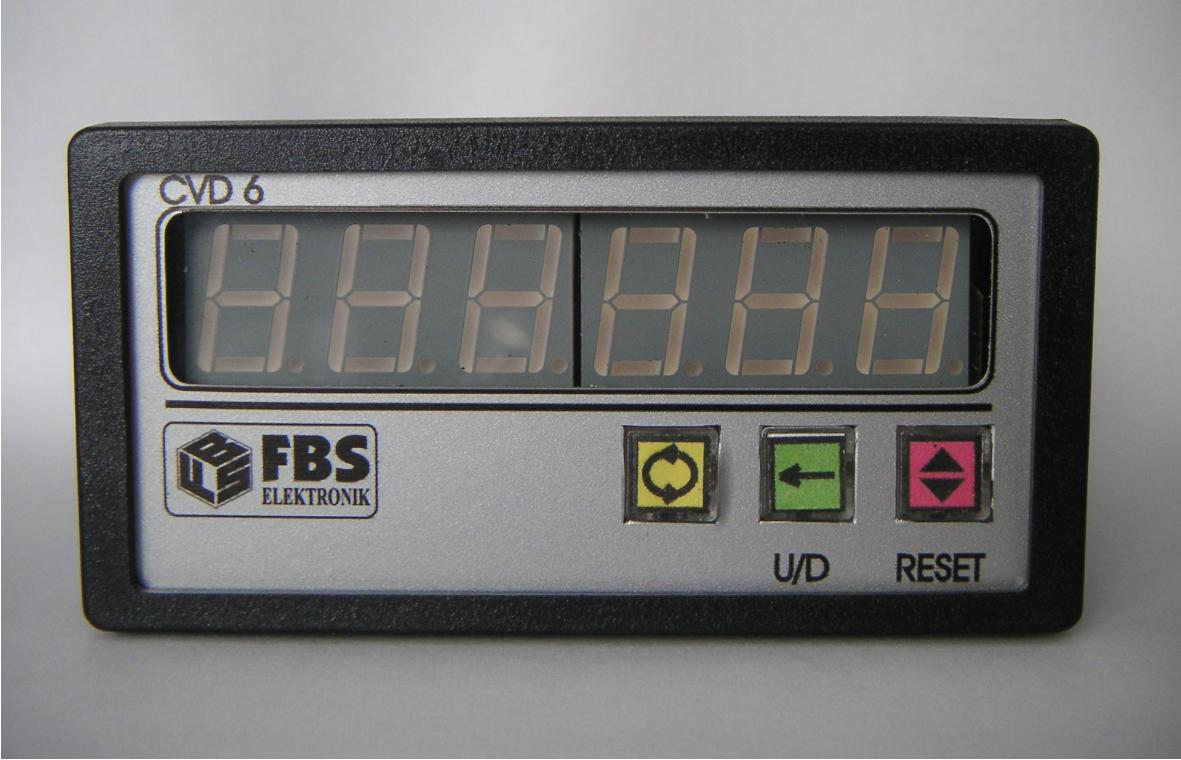

ELEKTRONSKI ŠTEVEC
Univerzalni vgradni elektronski števec je namenjen za enostavno avtomatizacijo. Uporaben je povsod tam, kjer je potrebno štetje proizvodov, merjenje dolžin, pomikov in podobno. Zgrajen je na osnovi mikroprocesorskega vezja, kar mu omogoča vsestransko uporabnost. Programiranje je zelo enostavno. Zaradi tega je tudi priključitev na razne brezkontaktne senzorje enostavna. Vgrajeni usmernik omogoča napajanje brezkontaktnih senzorjev in drugih perifernih naprav do 100mA.
TIPI: CVD-4-230Vac, CVD-4-24Vdc, CVD-6-230Vac, CVD-6-24Vdc
Izvedba:
- 4 mestni števec CVD 4
- 6 mestni števec CVD 6
- števec z velikim zaslonom (večja vidnost na delovnih linijah)
- relejski izhod z nastavitvijo zakasnitve
- vhodni delilnik frekvence (5Hz, 500Hz, 5kHz)
- štetje gor / dol
- ročni / avtomatski reset
- napajanje 24 Vac, 24 Vdc, 110 Vac, 230 Vac
- dimenzije ohišja (ŠXVXG):
4 MESTNI 48 mm X 48 mm X 146 mm
6 MESTNI 48 mm X 96 mm X 105 mm
Pokličite: 03/8983713
MERILNIK VRTLJAJEV
Univerzalni vgradni merilnik vrtljajev je namenjen za enostavni nadzor procesov vrtenja. Uporaben je povsod tam, kjer je potrebno merjenje vrtljajev. Zgrajen je na osnovi mikroprocesorskega vezja, kar mu omogoča vsestransko uporabnost. Programiranje je zelo enostavno. Zaradi tega je tudi priključitev na razne brezkontaktne senzorje enostavna. Vgrajeni usmernik omogoča napajanje brezkontaktnih senzorjev in drugih perifernih naprav do 100 mA. Ohišje je vgradnega tipa za vgradnjo v čelne ali komandno- kontrolne plošče. Ob doseženih vrtljajih preklopi rele na izhodu.
TIPI: MV04-230Vac, MV04-110Vac, MV04-24Vac, MV04-24Vdc
Osnovne karakteristike:
- mikroprocesorska osnova
- trajni spomin (EEPROM)
- relejski izhod
- enostavna priključitev in nezahtevno upravljanje
- lastno napajanje zunanjih senzorjev
- enostavna montaža
Enostavno programiranje:
- minimalno število vrtljajev
- maksimalno število vrtljajev
- nastavitev števila impulzov na vrtljaj
- nastavitev načina pritega releja
- nastavitev časa obnove zaslona
Izvedba:
- 4 mestni prikaz
- merilnik z velikim zaslonom 13,5 mm ( možnost izvedbe z večjim zunanjim zaslonom za večjo vidnost na delovnih linijah)
- največje število vrtljajev 9999 O/min
- najmanjše število vrtljajev 5 O/min
- relejski izhod 6 A /250 Vac, kontakt: NO+NC
- izhod usmernika: 24 Vdc / 100mA
- vhodni delilnik nastavljiv 0 - 99
- proženje merilnika: senzorji PNP / NPN, inkrementalni dajalniki ali stikalo
- spomin (trajni spomin EEPROM)
- napajanje 24 Vac, 24 Vdc, 110 Vac, 230 Vac
- dimenzije ohišja (ŠXVXG):
4 MESTNI 48 mm X 96 mm X 105 mm
- mere izreza za čelno ploščo: 43 x 91 mm
Ostale informacije:
Nastavitev načina reseta ob dosegu prednastavitve:
0. rele se vklopi pri vrtljajih < od min. nastavljenih
1. rele se vklopi pri vrtljajih > od max. nastavljenih
2. rele se vklopi pri vrtljajih > od min. < od max. nastavljenih
Nastavitev časa obnove prikazovalnika:
0. obnova izpisa na prikazovalniku vsake 0,5 s
1. obnova izpisa na prikazovalniku vsako 1 s
2. obnova izpisa na prikazovalniku vsaki 2 s
Nastavitev števila impulzov (senzorjev) na vrtljaj:
možnost nastavitev od 1 - 99 imp/vrtljaj
KONTROLNIK VRTLJAJEV PB1V
Univerzalni elektronski modul PB1V je namenjen za kontrolo vrtenja, gibanja in pomika. Uporaben je povsod tam, kjer je potrebno kontrolirati, če hitrost vrtenja ali pomikanja ni padla pod kritično vrednost. Modul deluje tako, da kontrolira frekvenco vhodnih impulzov. V kolikor la ta pade pod prednastavljeno vrednost pritegne rele. Prednastavitev je s potenciometrom. Poudariti je potrebno, da modul PB1V ni primern za regulacijo vrtljajev, ampak samo za dajanje alarma ob padcu vrtljajev ali hitrosti gibanja pod kritično (prednastavljeno) vrednost. Vgrajeni usmernik omogoča napajanje brezkontaktnih senzorjev in drugih perifernih naprav do 100 mA. Izhodni element je rele preklopne moči 250V / 6A. Ohišje je namenjeno za vgradnjo na letev 35 mm.
Podatki za naročilo:
PB1V-230 Vac
PB1V-110 Vac
PB1V-24 Vac
PB1V-24 Vdc
Električni podatki:
Napajanje 230Vac / 110 Vac / 24 Vac - 24 Vdc
Poraba: 2,5 W
Izhodna napetost za senzor: 24 V dc
Največji tok izhodni za senzor: 100 mA
Največja vhodna frekvenca: 50 Hz (3000 obr / min)
Najnižja vhodna frekvenca: 5 Hz ( 300 obr / min)
Najmanjša dolžina vhodnega impulza: 15 mikro sekund
Zaščita: IP20
Izhod:
izhodni element: rele NO+NC
moč preklopa: 6A /250 Vac
Izhod usmernika: 24 V dc / 100 mA
Mere: 75 x 45 x 109.5 mm
Pokličite: 03/8983713
