Konektorji s prigrajenim kablom ali brez kabla (na konektor se žile kabla prispajkajo ali privijačijo) so namenjeni za priključitev stikal senzorjev (induktivnih, optičnih, magnetnih, mehanskih...).
Mehanska zaščita ie IP67 ali IP68, odvisno od izvedbe. Dolžine prigrajenih kablov so: 2 m, 5 m ali 10 m. Pri konektorjih brez kabla si dolžino kabla izberemo po potrebi in ga priključimo na konektor. Plašči kablov so po izbiri PVC ali PUR. Kodiranje tip A za enosmerna stikala DC.

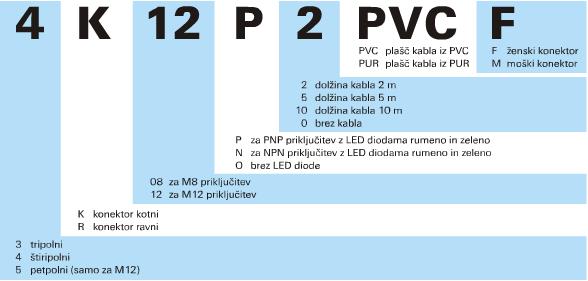

Legenda oznak konektorjev:
Tehnični podatki:
|
Max. tok Delovna napetost Presek žil kabla Temperatura okolice Stopnja zaščite |

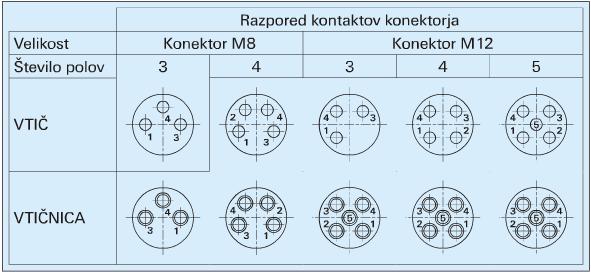

M8 M8 M12 |
4 A 60 V 5 – 30 V konektor kotni in z LED diodami 250 VDC/ACmodel brez LED diod, 125 V za 5 polno izvedbo 0,35 mm2 premer kabla f5 mm, 0,25mm2 za oznako (X) -25 °C do +90 °C IP67 za M8, IP68 za M12 |

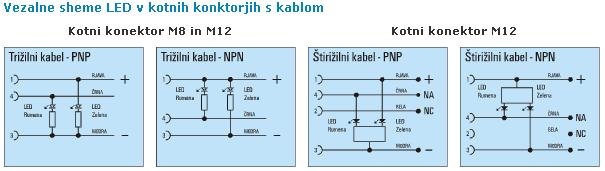

LED izvedbe za lažjo kontrolo nad delovanjem (napajanje+ stanje izhodnega signala stikala) in primoč pri iskanju napake
Možnosti spajanja žic:
M8- spajkanje ali vijačenje
M12- vijačenje do 8 polne izvedbe, 12 polna izvedba-spajkanje
Ostalo:
Za izmenična AC stikala je uporabljeno kodiranje US (3 polna izvedba) brez kabla, ravna/kotna izvedba ali s kablom 2-5m ostale dolžine po naročilu s PUR kablom.
Za več informacij o priključnih konektorjih nas pokličite na 03-898-3700 ali obiščite spletno trgovino
