RAZSTAVLJIVE UVODNICE

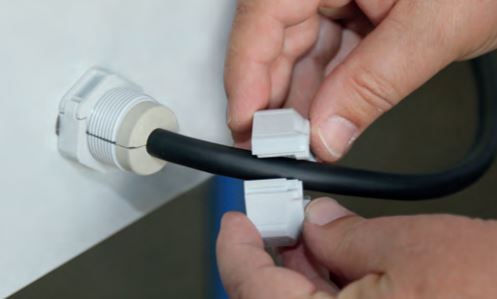

Predstavljamo vam serijo razstavljivih kabelskih uvodnic, ki zagotavljajo zamenjavo obstoječih uvodnic na ohišju naprav in elektro omar brez odklopa / rezanja kablov.

Izdelki zagotavljajo kvalitetno mehansko zaščito pred poškodbami električnih kablov.

Za lažje razumevanje o razstavljivih uvodnicah si oglejte film:

Sklop treh razstavljivih uvodnic

Razstavljene uvodnice - brez odstranitve konektorjev

ENOJNA razstavljiva uvodnica

Za lažje razumevanje o enojnih razstavljivih uvodnicah si oglejte film:

Enojna M25x1,5 razstavljiva uvodnica

Ostale izvedbe razstavljivih uvodnic: M20 x 1,5   M25 x 1,5 (kovinska, plastična: siva / črna)    M32 x 1,5

KATALOG VSEH RAZSTAVLJIVIH UVODNIC

Primer uporabe:

VLOŽKI za razstavljive uvodnice:

Za vložke uvodnic navedite dimenzije kablov:

• enojni uvod (svetlo sivi vložek, temperaturno območje: - 40°C / +135°C)

​          M20 (material TPE-V) za kabel premera: 5 - 6,5 mm, 6,5 - 8 mm, 7,5 - 9,5 mm, 8 - 10,5 mm, 9,5 - 9,5 mm, 12 - 14 mm

          M25 (material TPE-V) za kabel premera: 9 - 11 mm, 11 - 13 mm, 12 - 15 mm, 14 - 18 mm, 18 - 20 mm

          M32  (material TPE-V) za kabel premera: 10 - 13 mm, 12,5 - 15,5 mm, 15 - 18 mm, 18 - 20,5 mm, 20,5 - 25 mm, 25 - 26,5 mm

• za več kablov (svetlo sivi vložek, temperaturno območje: - 40°C / +135°C)

          M20 (material TPE-V) za kabel: št. vodnikov x premer kabla (mm): 1 x 3 mm / 1 x 9 mm,  2 x 4 mm, 2 x 5 mm, 2 x 5 mm / 1 x 6 mm,                 2 x 6 mm, 3 x 3 mm, 4 x 4 mm, 6 x 4 mm

• 1 x 2,9 mm / 2 x 6 mm / 1x 6,1 / 1 x 6,8 / 1 x 7,3
• 1 x 3,5 / 1 x 7,5 mm
• 1 x 4 / 1 x 5 / 1 x 13 mm
• 1 x 4,3 / 1 x 6 / 1 x 8 mm
• 1 x 4,5 / 2 x 7 / 1 x 8 mm
• 1 x 4,5 / 2 x 8 mm
• 1 x 5 / 1 x 9 mm
• 1 x 5,7 / 1 x 13 mm
• 1 x 5,7 / 2 x 6,3 / 1 x 8,5 mm
• 1 x 6 / 1 x 8 mm
• 1 x 6 / 2 x 9 mm
• 1 x 6,5 / 1 x 12 mm
• 1 x 7 mm
• 1 x 7 / 1 x 8 / 1 x 8,5 mm
• 1 x 7 / 1 x 8,5 mm
• 1 x 7 / 1 x 10,5 mm
• 1 x 8,5 / 1 x 12 mm
• 1 x 9 / 1 x 10 mm
• 2 x 4,5 mm
• 2 x 4,5 / 1 x 13 mm
• 2 x 6 mm
• 2 x 6 / 2 x 8 mm
• 2 x 7,2 / 1 x 10,5 mm
• 2 x 8 mm
• 2 x 9 mm
• 3 x 4 mm
• 3 x 5 mm
• 3 x 6 / 1 x 8 mm
• 3 x 6 / 2 x 8 mm
• 3 x 7 mm
• 3 x 9 mm
• 4 x 5 mm
• 4 x 6 mm
• 4 x 6 mm / 1 x 8 mm
• 4 x 6,5 mm
• 4 x 8 mm
• 5 x 4 mm
• 5 x 5 mm
• 5 x 6 mm
• 6 x 3 mm
• 6 x 4 mm
• 6 x 4 / 1 x 7 mm
• 6 x 5 mm
• 6 x 5,5 mm
• 6 x 6,5 mm
• 8 x 3 mm
• 8 x 4 mm
• 8 x 5 mm
• 8 x 5,5 mm
• 9 x 3 mm

• 1 x 6,7 / 2 x 10,7 mm
• 1 x 7 / 2 x 8,5 mm
• 2 x 6 / 1 x 10,5 1 x 12 mm
• 2 x 6,5 7 1 x 10,5 mm
• 2 x 10 mm
• 5 x 11 mm
• 3 x 9 mm
• 3 x 11 mm
• 4 x 5 mm
• 4 x 5 / 3 x 7 mm
• 4 x 8 mm
• 4 x 9 mm
• 6 x 6 mm
• 7 x 5,5 / 2 x 6,5 mm
• 7 x 7 mm
• 8 x 5,5 mm

         M25 vložek (material T80s), črna,  -40°C / + 130 °C za kabel:

         9 - 11 mm, 11 - 13 mm, 12 - 15 mm, 14 - 18 mm, 18 - 20 mm

Za ostale možne dimenzije po naročilu: pošljite povpraševanje

MATICE za razstavljive uvodnice

Razstavljiva  matica velikosti:

• M20 x 1,5
• M25 x 1,5 (plastična, kovinska)
• M32 x 1,5

Ponudba razstavljivih uvodnic v spletni trgovini na zalogi:

M20 x 1,5 siva

M25 x 1,5 siva

M32 x 1,5 siva

Po naročilu: M20 x 1,5 kovinska izvedba, M20x 1,5 črna barva, M25 črna

KATALOG VSEH RAZSTAVLJIVIH UVODNIC

Pišite nam za brezplačno testiranje razstavljive uvodnice!

Za več informacij nas kontaktirajte ali pokličite 03/898-3700
