VARNOSTNE SVETLOBNE ZAVESE GREIN

Varnostne svetlobne zavese se uporabljajo na nevarnih mestih v industriji. Preprečujejo poškodbe ljudi in pravočasne zaustavitve strojev, ob postavitvi na ustrezni varnostni razdalji od stroja. V primeru prekinitve žarka med optičnim oddajnikom in sprejemnikom se vklopi izhod in varnostni rele modul izklopi stroj. Različne ločljivosti med žarki varujejo človeka (prst, dlan, roko in telo).

EFESTO serija

·  Optična sinhronizacija Tx Rx

·  Kot žarka 5°

·  Valovna dolžina žarka 940nm

·  Ločljivost 14, 20, 30, 40, 55, 65, 175, 185, 320, 330 mm

·  Največji doseg 6 - 15 - 30 - 60m odvisno od ločljivosti

·  Višina zaščite 200mm do 3000mm

·  Največja hitrost zaznave 3,3m/s (testna palica dolžine 150mm)

·  Izhod 2 x PNP - 500 mA z vgrajeno zaščito pred preobremenitvijo in kratkim stikom

·  Priklop M12 5/8 polni ali M23 17 polni

·  Napajanje 24Vcc ± 10% PELV

·  Odzivni čas 5 to 30 ms (odvisen od števila žarkov)

·  Največja dolžina kabla priklopa 100m

·  Aluminij profil 36x50, rumena RAL 1.021

·  Mehanska zaščita IP 65

·  Relativna vlažnost 5 - 95%

·  Temperatura delovanja 0 ÷ 65 °C

·  Varnostna kategorija Typ 4 - SIL 3 - SILCL 3 - PL e - Cat. 4

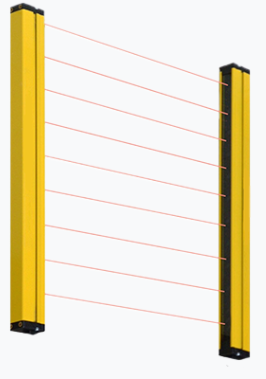

ZA VAROVANJE PRSTA (ločljivost 14mm)

RESOLUCIJA 14 mm, doseg: 0,5 - 6m, optična koda "A"

Več Katalog izdelkov Grein 2018

Dodatni primeri iz prakse o varnostnih zavesah

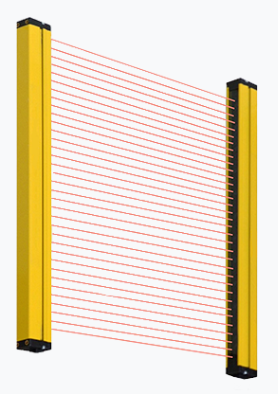

ZA VAROVANJE ROKE-DLAN (ločljivost 30mm)

Pomen oznake  x :

a (avtomatski način delovanja)

b (ročni/avtomatski način delovanja + EDM funkcija)

c Blanking funkcija BLNK (ugasnitev žarkov)

d (ročni/avtomatski način delovanja + EDM funkcija + BLNK funkcija) + OS (signalizacija stanja izhodov zavese)

e (ročni/avtomatski način delovanja + EDM funkcija + MUTE funkcija (ugasnitev žarkov preko 2 optičnih senzorjev+signalna lučka)

f1 (ročni/avtomatski način delovanja + EDM funkcija+MUTE+MUTE-E (vhod za MUTING enable)+OS (signalizacija stanja izhodov zavese)

f2 (ročni/avtomatski način delovanja + EDM funkcija+MUTE+MUTE-E (vhod za MUTING enable)+ M-F (signalizacija izhoda prekinjenjega žarka med mutingom)

Primer izbire zavese:

varovanje prsta ločljivost 14mm in višine 600mm: avtomatski reset: tip zavese EF-a-0600 A

varovanje dlani roke ločljivost 30mm in višine 900mm: ročni ali avtomatski reset: tip zavese EF-b-0900 B

Hitra dobava varnostnih svetlobnih zaves po naročilu :  od 4 dni* do 1 teden!

* 4 dni za hitro pošiljko

Več Katalog izdelkov Grein 2018

Dodatni primeri o varnostnih svetlobnih zavesah za varovanje roke iz prakse

Za izklop naprave preko varnostne zavese potrebujete:

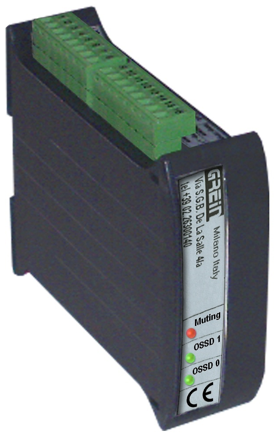

Varnostni modul

Modeli:

REL011  za osnovne aplikacije

Navodilo za priklop   Dodatna navodila

REL 012 za osnovne aplikacije in priklop za MUTING lučko

REL 021 B modul z reset ključem in izhodno lučko za EDM (EF-b)

REL 021 D modul z reset ključem in izhodno lučko (EF-d)

REL 022 E modul z reset in guard override ključem in izhodnima lučkama za izhod in MUTE lučko (EF-e, KP-e)

REL 022 F modul z reset in guard override ključem in izhodnima lučkama za izhod in MUTE lučko (EF-f, KP-f1, KP-f2, KP-h, KP k)

Navodila varnostni moduli REL 012 - REL 022F

Pridobi dodatne informacije od strokovnjaka o pravilni izvedbi modulov za izklop naprave preko varnostnih svetlobnih zaves

ZAŠČITA SVETLOBNE ZAVESE PRED VLAGO, VODO IN PRAHOM (IP67)

Zaščitna tuba IP67 varuje pred vdorom vode

Opcija: Ogrevana zaščitna tuba (namenjena za zunanje aplikacije do -15°C)

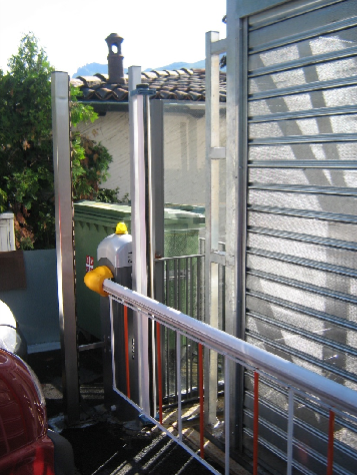

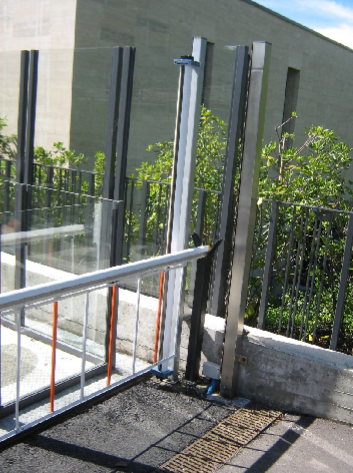

Primer: vgradnje varnostne svetlobne zavese v cevi iz akrilnega stekla z ogrevanjem

Ogrevani trak v notranjosti preprečuje nabiranja kondenza v notranjosti zaščitne tube in zanesljivo delovanje zavese pri vseh temperaturah.

Pridobi dodatne informacije od strokovnjaka o možnih izvedbah varnostnih svetlobnih zaves z ogrevanim zaščitnim steklom

Nosilci za montažo svetlobnih zaves (različne izvedbe odvisno od mesta vgradnje na podlago)

         STDL nosilec                        STVB nosilec                          STGM nosilec

Pridobi dodatne informacije od strokovnjaka o možnih montažah varnostnih svetlobnih zaves

Priklop zavese:

Oddajnik (vsi modeli) 4 polni M12 konektor npr. 5m kabla, ravni  4R 12 0 05 PUR/F (X)

Sprejemnik: model zavese a: 5 polni M12 konektor npr. 5R 12 0 05 PUR/F(X)

model zavese b, c: 8 polni M12 konektor npr. 8R 12 0 05 PUR/F(X)

model zavese d, e: 5 polni M12 konektor npr. 5R 12 0 05 PUR/F(X) + 8 polni M12 konektor npr. 8R 12 0 05 PUR/F(X)

model zavese f1, f2: 17 polni M23 konektor

Pridobi dodatne informacije strokovnjaka o priklopu varnostnih svetlobnih zaves

POŠLJI POVPRAŠEVANJE

Navodilo za uporabo svetlobnih zaves EFESTO

Katalog izdelkov Grein 2018

Aplikacije uporabe svetlobnih zaves EFESTO

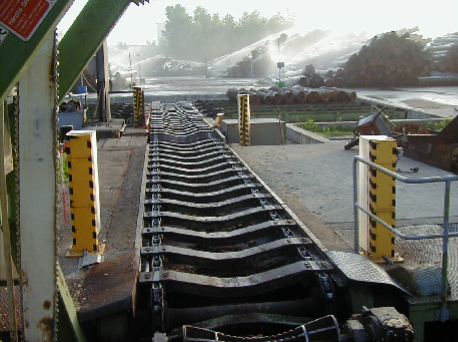

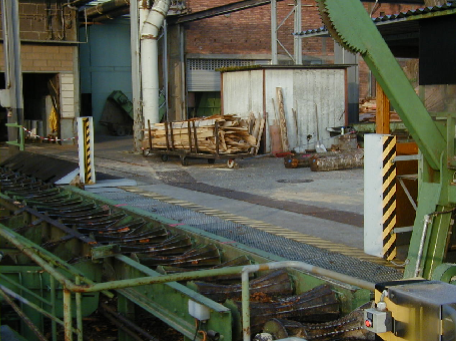

Varovanje nevarnih mest na žagi

Hitra dobava varnostnih svetlobnih zaves in pribora od naročila :  od 4 dni* do 1 teden!

KEEPER serija (varovanje vodoravno in navpično "_I" I_ in Muting)

·  Optična sinhronizacija Tx Rx

·  Kot žarka 5°

·  Valovna dolžina žarka 940nm

·  Ločljivost 14, 30, 55, 175, 320 mm

·  Največji doseg 0.5 - 2.5m križni žarki, 0.5 - 5 m vzporedni žarki

·  Višina zaščite 250mm to 3000mm

·  Največja hitrost zaznave 3,3m/s (testna palica dolžine 150mm)

·  Izhod 2 PNP - 500 mA z vgrajeno zaščito pred preobremenitvijo in kratkim stikom

·  Priklop M12 5/8 polni ali M23 17 polni

·  Napajanje 24Vcc ± 10% PELV

·  Odzivni čas 5 to 16 ms (odvisen od števila žarkov)

·  Največja dolžina kabla priklopa100m

·  Aluminij profil 36x50, rumena RAL 1.021

·  Mehanska zaščita IP 65

·  Relativna vlažnost 5 - 95%

·  Temperatura delovanja 0 ÷ 65 °C

·  Varnostna kategorija 4 - SIL 3 - SILCL 3 - PL e - Cat. 4

ZA VAROVANJE PRSTA:

Ločljivost 14 mm / Doseg 0,5..6m / Optična koda "A"

ZA VAROVANJE ROKE

Ločljivost 30mm / Doseg 0,5..15m / Optična koda "B"

POŠLJI POVPRAŠEVANJE

Pridobi dodatne informacije od strokovnjaka varnostnih svetlobnih zavesah KEEPER

Navodila za uporabo svetlobnih zaves KEEPER

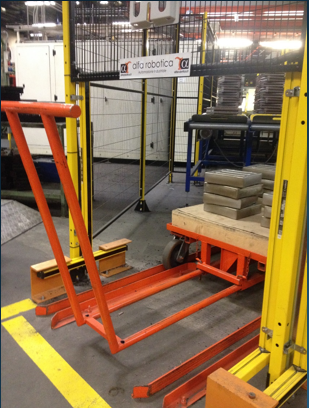

Aplikacije uporabe KEEPER svetlobnih zaves

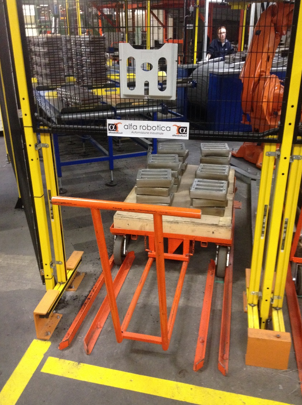

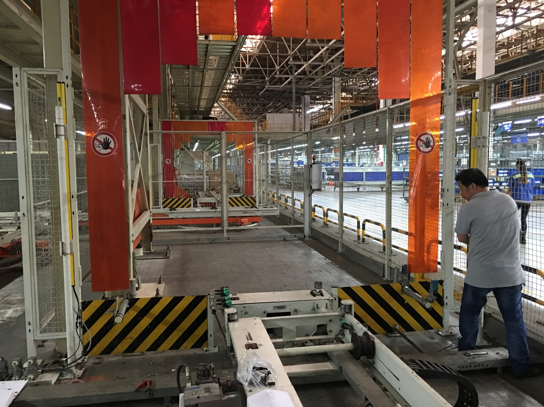

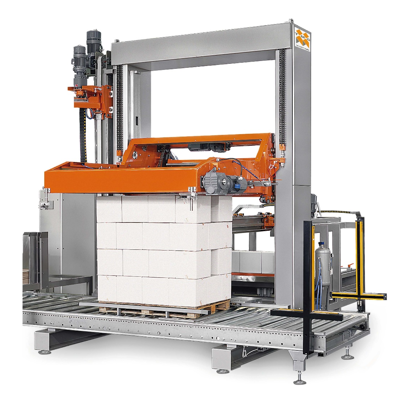

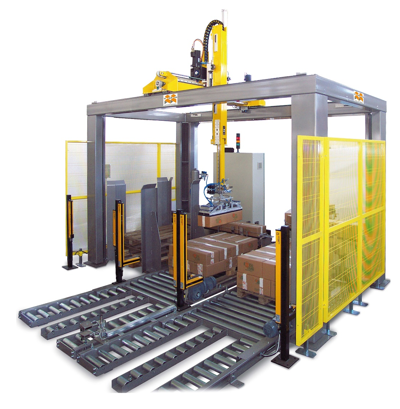

Nalagalna ploščad na koncu linije

Dodatne informacije o rešitvah varnostnih svetlobnih zavesah KEEPER za varovanjje na paletizerjih
