Aktivno področje
Aktivno področje je prostor nad aktivno ploskvijo, v katerem senzor ob približevanju materiala oziroma tarče spremeni svoje stikalno stanje na izhodu.
Izhodna funkcija
NO pomeni delovni kontakt, kar pomeni, ko je predmet v aktivnem področju senzorja, je tokokrog SKLENJEN.
NC pomeni mirovni kontakt, kar pomeni, ko je predmet v aktivnem področju senzorja, je tokokrog PREKINJEN.
Napetost delovanja
Napetost delovanja je napetostno področje v katerem senzor deluje brezhibno. Ker pa enosmerna napetost rahlo valovi, tudi ta vrednost valovitosti ne sme biti prekoračen. Najvišja dovoljena valovitost enosmerne napetosti je 10 %.
Vgradnja
Izravnana vgradnja pomeni, da je pri montaži aktivna ploskev senzorja izravnano vgrajena v kovinski ploskvi.
.jpg)

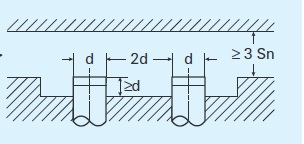

Neporavnana vgradnja pomeni, da je pri montaži aktivna ploskev senzorja ni obdana s kovino.
Histereza
Diferenčna razdalja med vklopno in izklopno točko senzorja je histereza. Vrednosti histereze naših proizvodov so med 1 % in 15 % realne preklopne razdalje.
Korekturni faktor
Realna preklopna razdalja je merjena z materialom St 37. Če uporabljamo druge materiale, se preklopna razdalja zmanjša. Zmanjševanje preklopne razdalje je odvisno od kvalitete, velikosti in geometrije materiala.
Tipični korekturni faktorji za induktivne senzorje:
| St 37(jeklo) = 1 | Ms (medenina) = 0,4 | Al (aluminij) = 0,3 | Cu (baker) = 0,2 |
Tipični faktorji za kapacitivne senzorje:
| voda = 1 | steklo = 0,4 | keramika = 0,2 | PVC = 0,2 | les = 0,2 - 0,7 |
Kratkostična zaščita
V večino FBS senzorjev je vgrajena pretokovna zaščita.
Minimalni tok
Pri dvožičnih senzorjih je to najmanjši bremenski tok, pri katerem senzor še brezhibno deluje.
Preklopne razdalje
Sn – Nazivna preklopna razdalja senzorja pomeni razdaljo pri kateri nista upoštevana vpliva spremembe temperature in napetosti.
Sr – Realna preklopna razdalja je vrednost, ki je izmerjena s kovinsko tarčo predpisano s standardom EN 60 947-5-2 in pri nazivni napetosti ter temperaturi 20°C. Razdalja mora imeti vrednost, ki je med 90 % in 110 % vrednosti nazivne preklopne razdalje.
Su – Uporabna preklopna razdalja je vrednost, ki upošteva vplive spreminjanja napetosti in temperature. Razdalja mora imeti vrednosti, ki je med 90 % in 110 % realne preklopne razdalje.
Sa – Delovna preklopna razdalja je razdalja med 0 % in 81 % nazivne preklopne razdalje.
Ponovitvena točnost
V okviru predpisanih pogojev sme razlika dveh meritev znašati 10% izmerjene preklopne razdalje.
Preostali tok
Tok skozi breme pri zaprtem izhodu sme biti v predpisanih mejah.
Frekvenca preklapljanja
Največje število preklopov na izhodu mora biti večje od predpisanih v standardih EN 60 947-5-2.
Čas pripravljenosti
Čas, ki je potreben od vklopa napetosti do pripravljenosti senzorja za brezhibno delovanje je v mejah nekaj deset milisekund. Odvisen je od vrste senzorja.
Padec napetosti
Padec napetosti na izhodu senzorja, ko teče skozi breme nazivni tok, sme biti v predpisanih mejah
Tok lastne rabe
Pri trižičnih enosmernih senzorjih je potreben za brezhibno funkcioniranje tok, ki je podan v tehničnih podatkih.
Maksimalni tok
Bremenski tok s katerim sme biti senzor trajno obremenjen, je podan v tehničnih podatkih.
Temperatura okolice
Senzorji morajo brezhibno delovati v določenem temperaturnem območju,ki je podano za vsak tip senzorja v tehničnih podatkih.
Zaščita proti zamenjavi polov
Vgrajena zaščita varuje senzor pred uničenjem pri zamenjavi polov pri enosmernih senzorjih.
Mehanska zaščita
IP65 pomeni zaščito proti vdoru praha in zaščito pred curki vode.
IP67 pomeni zaščito proti vdoru praha in zaščito pred vdorom vode pod pritiskom globine 1m in časa 30min.
Kvaliteta na osnovi standardov
Senzorji in stikala FBS Elektronik so razvita in narejena po veljavnih predpisih in standardih. Pri tem so upoštevani veljavni IEC predpisi in EN standardi.
