Varnostni robovi
So gumijasti elementi občutljivi na pritisk in izdelani tako, da varujejo dele človeka in opremo v industrijskih okoljih.
Različne oblike, občutljivosti in nosilni profili za različne aplikacije uporabe.
Varnostni rob je sestavljen iz kontaktnega elementa in gumi ohišja. Material ohišja varnostnega roba je v izvedbah EPDM ali NBR materiala, izbere se glede na odpornost na olja, kisline, luge, čistila...
Varnostni robovi so izdelani v skladu EN 13856-2. Varnostni rob GREIN z varnostnim krmilnikom GREIN tipa PS3 dosega varnostno kategorijo CAT 3 - PL “e” kot je navedena v ISO 13849-1 standardu.
Za izbiro pravega tipa varnostnega roba potrebujete naslednje informacije:
- Sila vklopa na gumi ohišju predno se sproži kontakt
- Vklop kontakta ob pritisku naprej
- Pohodno razdaljo ob pritisku na stikalo.
Ostali podatki: Temperatura delovanja: -10 do +65°C Zaščita IP56 in IP65
Gumi profil in nosilni profil iz aluminija serije:
GR-306 širina 18,5mm, višina 8,2 mm, sila proženja 16N (1,6kg), preklop ob stisku 1,5 mm, U alu profil širina 18,50 mm višina 8,00 mm
GR-316 širina 18,5mm, višina 14,5 mm, sila proženja 11N, (1,1kg), preklop ob stisku 2 mm, U alu profil širina 18,50 mm višina 8,00 mm
GR-503 širina 25 mm, višina 28 mm, sila proženja 147N, (14,7kg), preklop ob stisku 6,9 mm, U alu profil širina 25 mm višina 9,50 mm
GR-747 širina 29 mm, višina 40 mm, sila proženja 11N, (1,1kg), preklop ob stisku 1,7 mm, U alu profil širina 29 mm višina 13 mm
GR-748 širina 29 mm, višina 44 mm, sila proženja 116N, (11,6kg), preklop ob stisku 2,5 mm, U alu profil širina 29 mm višina 13 mm
GR-757 širina 29 mm, višina 75 mm, sila proženja 66N, (6,6kg), preklop ob stisku 1,3 mm, U alu profil širina 29 mm višina 13 mm
Izvedbe žičnih priklopov varnostnih robov:
2 žična stikalna izvedba (ni za varnostne aplikacije) namenjena kot stikalo na daljši liniji, kontrola prisotnosti
4 žična stikalna varnostna izvedba
4 žična stikalna varnostna izvedba z uporom 8,2k ohm
2 žična stikalna izvedba

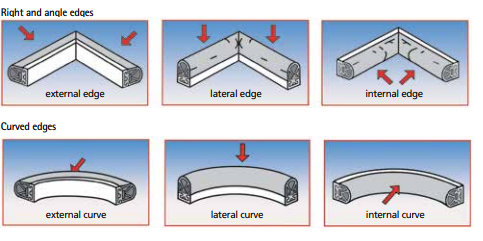

Način tipanja robova

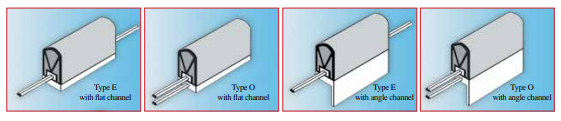

Način izvoda kabla (enostransko, dvostransko)

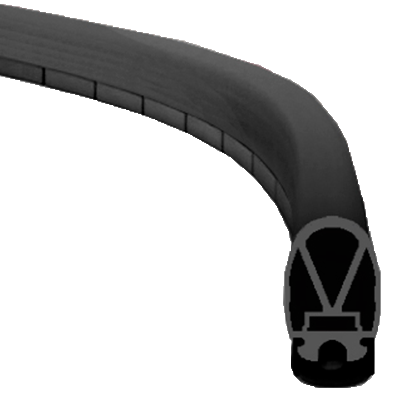

Ali so v vašem primeru loki, okrogli deli na stroju?

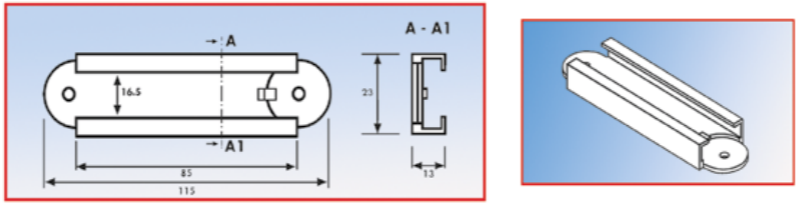

Primer gibljivega členkastega nosilca (za prilagoditev na okrogle podlage)

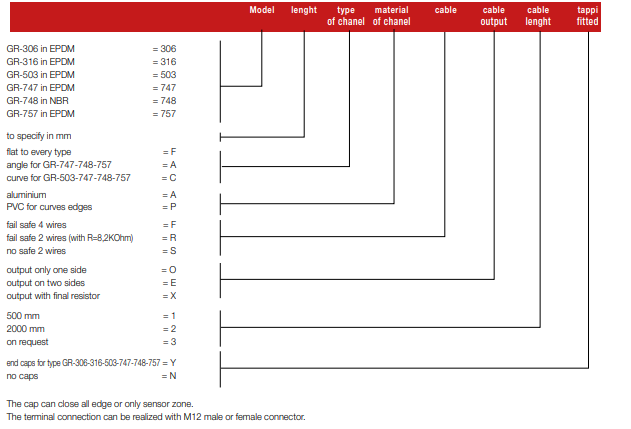

Ključ označevanja:
Pokličite strokovnjaka za nasvet in izbiro varnostnega robova za vašo aplikacijo na tel. 03-898-3702 ali pošljite e- sporočilo: peter.meh@fbselektronik.com
Primer uporabe varnostnih robov:
.PNG)
Gledališče zaščita pred udarci, medicinske naprave, obdelovalni stroji, brizganje plastike, drsna vrata...
PS3 - varnostni modul
PS3 varnostni modul za izklop naprav preko proženja, stikalnih in varnostnih robov, varnostnih preprog in varnostnih odbijačev.
4 žilna izvedba varnostnega roba/odbijača dosega kategorijo Cat 3, PL“e” po standardu EN ISO 13849. Kontrolni tokokrog onemogoča notranjemu releju v naslednjih situacijah: ko je sprožen kontaktni element v robu / odbijaču / preprogi, ali če se priključne žice prekinejo, v primeru interne prekinitve v elementu (rob / odbijač / preproga), v primeru izpada napajanja v primeru napake notranjih komponent varnostnega tokokroga. PS3 kontroler ima 2x varnostni kontakt NO in 1x varnostni kontakt NC. RESET je lahko avtomatski ali ročni. Napajanje 24 Vdc, 24 - 115 - 230 Vac.
