Električni ukrepi za zaščito kontaktov Reed senzorjev
Življenjska doba REED kontaktov je najdaljša pri uporabi ohmskih bremen. Pri induktivnem ali kapacitivnem bremenu ali pri vklopu žarnic z žarilno nitko lahko nastanejo napetostne in tokovne konice. Da bi dosegali čim daljšo življenjsko dobo oziroma preprečili poškodbe kontaktov senzorja moramo v takšnih primerih v tokokrog senzorja vključiti ustrezni zaščitni element.
Zaščita kontaktov pri induktivnem bremenu
Pri izklopu induktivnega bremena nastanejo zaradi indukcije visoke napetostne konice. Velikost teh napetosti je odvisna od energije v tokokrogu in od izklopne hitrosti.
|

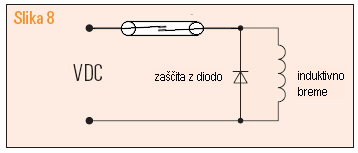

Zaščita kontaktov pri enosmerni napetosti.
Paralelno bremenu ali Reed senzorju /Reed stikalu/ priključimo primerno diodo. Izklopni čas se zaradi tega nekoliko podaljša.
|
 |
|
Zaščita kontaktov pri enosmerni ali izmenični napetosti. Vzporedno Reed senzorju /Reed stikalu/ priključimo RC člen.
|
 |
|
Vzporedno Reed senzorju /Reed stikalu/ priključimo Zenerovo diodo. Napetostne konice bodo v tem primeru enake Zenerjevi napetosti.
|
 |
Zaščita kontaktov pri kapacitivnem bremenu
Pri vklopu kapacitivnega bremena ali pri daljših vodnikih lahko nastanejo večji vklopni tokovi, ki so odvisni od velikosti kapacitivnosti in dolžine vodnikov v tokokrogu. Te tokovne konice zmanjšamo na dovoljeno vrednost s serijsko vezanimi upori ustreznih dimenzij.
Zaščita kontaktov pri žarnicah z žarilno nitko
Upornost žarilne nitke žarnice v hladnem stanju do 10X manjša od upornosti v žarečem stanju. To je vzrok, da pri vklopu žarnice za kratek čas steče desetkratni vklopni tok. Tak tokovni sunek lahko zmanjšamo z ohmskimi upori, ki pa nam odvzamejo nekaj moči.
